一、產品特點及用途

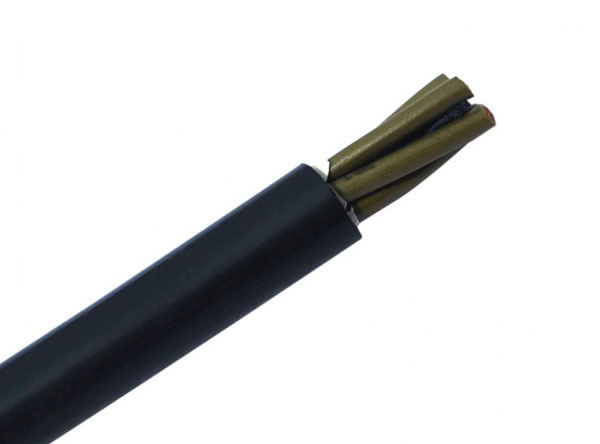

　　通用橡套軟電纜適用于交流額定電壓450/750V及以下動力，家用電器及各種移動式野外電氣設備的電力傳輸，其機械性能及電性能均符合國家標準，GB5013-2008,《額定電壓450/750V及以下橡皮絕緣電纜》。

　　二、使用特性

　　1.交流額定電壓Uo/U、YZ、YZW、245IEC53 ( YZ)、245IEC57 ( YZW )型電纜為300/500V, YC、YCW、245IEC66 ( YCW )型電纜為450/750。

　　2.電纜線芯的長期允許工作溫度應不超過65C。

　　3. “W”型派生電纜具有耐氣候和一定的耐油性，適宜于在戶外或接觸油污的場合使用。

　　三、技術要求

　　1.導體

　　　A.導體芯數和結構應符合表1?2規定。

　　　B.導體中的單線可以鍍錫或不鍍錫。

　　2.絕緣

　　　A.絕緣應是代號為IE1的橡皮混合物。

　　　B.絕緣厚度應符合表1 ~2規定。

　　3.絕緣線芯成纜

　　　A兩芯及以上圓形護套電纜的絕緣線芯應絞合成纜，成纜絞向為右向。

　　　B兩芯及以上扁形護套電纜的絕緣線芯應平行放置。

　　4護套

　　?。?HYQ、YZ、YZB、YC型電纜的護套應是SE3的橡皮混合物。

　　　　 YQW、YZW、YZWB、YCW型電纜的護套應是代號SE4的橡皮混合物。

　　　　雙層護套的內層為代號SE3的橡皮混合物，外層為代號SE4的橡皮混合物。

　　　B.護套厚度應符合表1 ~2中的規定。

　　5.外形尺寸

　　300/500V YZ, YZW中型橡套軟電纜

　　表2 450/750V YC重型橡套軟電纜

　　續表2 450/750V YC重型橡套軟電纜
